Проектировка низа кухни под стиральную машину

Здравствуйте дорогие друзья.

111

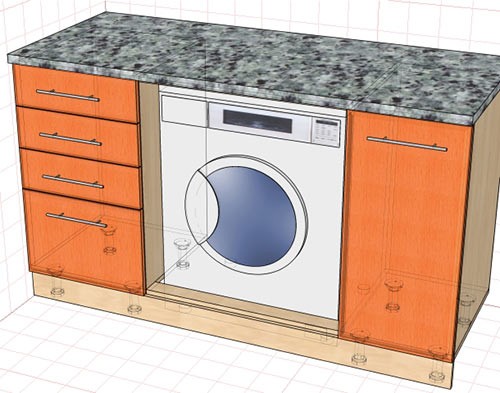

Предлагаю вам в этой статье поговорить об основных моментах, связанных с особенностями кухонного гарнитура, в который должна быть встроена стиралка.

В паспорте к ней (в случае, если она встраиваемая), даны размеры проема, в который данная техника должна быть установлена, ну и под этот проем нужно только рассчитать фасад, который, кстати, крепится потом к самой “машинке”.

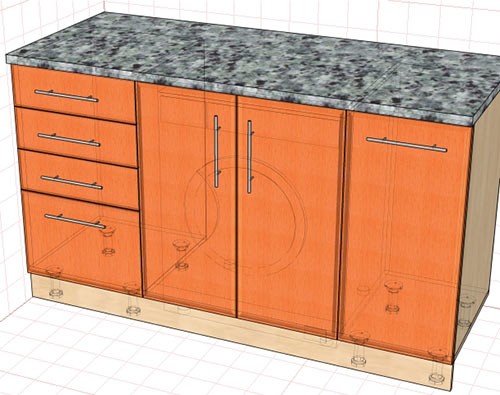

Этот вариант (с фасадом), мы с вами и рассмотрим.

1
2
3
4
5
Итак, пред тем, как начинать рассчитывать низ кухонного гарнитура, необходимо знать размеры стиральной машины, которая должна быть в него встроена.

И первое, для чего это нужно – для определения высоты нижней кухонной базы.

Так как любая стиралка имеет определенную высоту, то она, естественно, должна размещаться под столешницей (причем, лучше – когда еще над ней будут корпусные планки, позволяющие точно выдерживать размер по ширине, хотя бы по верху).

По этому, зная высоту встраиваемой техники, можно сразу высчитать общую высоту низа кухни, и приступить к последующим расчетам.

Дальше…

Важное значение имеет расположение стиральной машины относительно слива в канализацию.

Лучшим является тот вариант, когда она расположена недалеко от слива, и, следовательно, угол слива – максимальный.

13

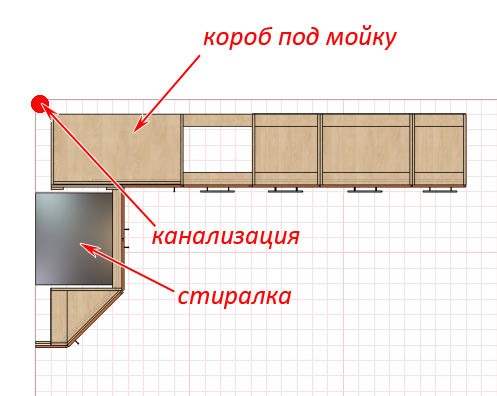

Обычно, если кухонный гарнитур угловой, то один короб, стоящий в углу, принадлежит мойке, а второй, который стыкуется с ним, принадлежит стиралке.

Ну, а теперь, перейдем, непосредственно, к самим расчетам.

Итак, по высоте вопрос решили.

Оптимальная высота (зазор) от нашей техники до (в нашем случае) верхних корпусных планок – 15-20 (мм).

Нужно учесть, что машинку, возможно, нужно будет еще «регулировать» по уровню, и какая-нибудь из ее сторон может подняться.

Теперь рассмотрим размер проема по глубине.

В классическом варианте (когда столешница стандартной глубины в 600мм, и глубина нижних коробов – 460мм), расстояние от лицевой грани коробов до стены – 560мм.

Пусть, в данном случае, габаритная глубина стиралки – 500мм.

6

Но, глубина самого корпусна (без учета глубины люка, который находится по центру устройства) – меньше на 35мм…..

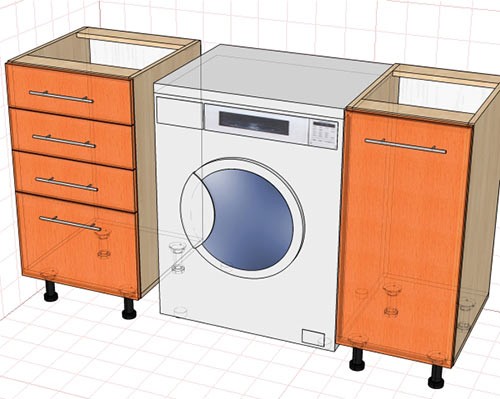

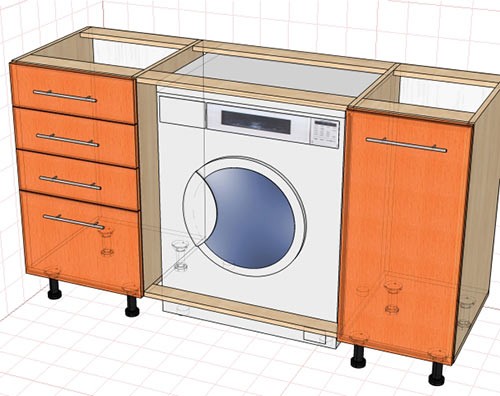

Общая схема конструкции следующая:

Под стиралку не нужно проектировать никаких коробов.

11

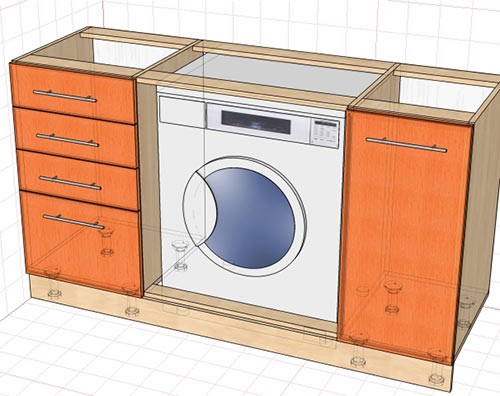

Достаточно рассчитать ширину корпусных планок (которые, как уже было сказано выше, выдерживают размер по ширине между соседними коробами, к которым они и крепятся), и нижней перегородки, которая нужна для фиксации низа распашных фасадов, закрывающий проем, и ширина, которой равна ширине корпусных планок.

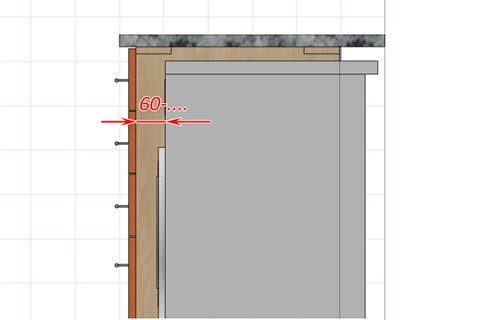

Для размера по глубине, нужно еще знать глубину этой нижней перегородки.

Например, если ее глубина (как в нашем случае) будет равна 60мм, то общий размер по глубине будет равен:

560-60=500 (мм).

Если учесть, что эта деталь находится на расстоянии 100мм от пола (то есть, она не находится в зоне люка стиралки, а находится там, где ее глубина меньше габаритной на целых 35мм), то, при такой глубине этой планки, данная техника может разместиться в нише.

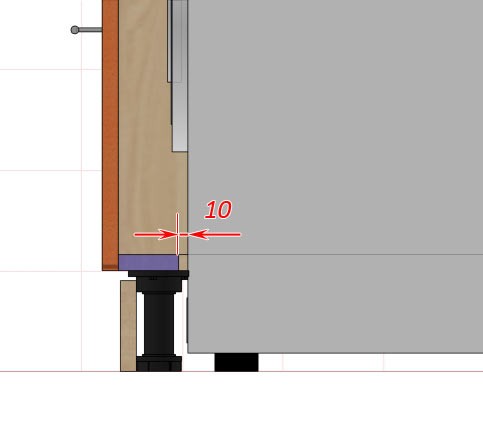

В нашем случае, зазор от этой планки до устройства может быть равен 10мм.

9
Один нюанс: глубину данной техники нужно мерить, учитывая размеры переходников, к которым крепятся гофры и шланги с задней стороны (с учетом этих гофр и шлангов).

И последнее, что осталось сделать – рассчитать размер проема (расстояние между соседними коробами) по ширине.

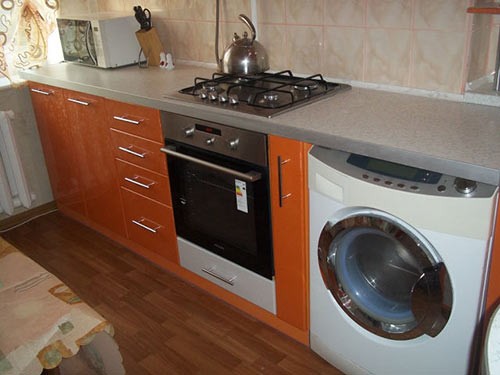

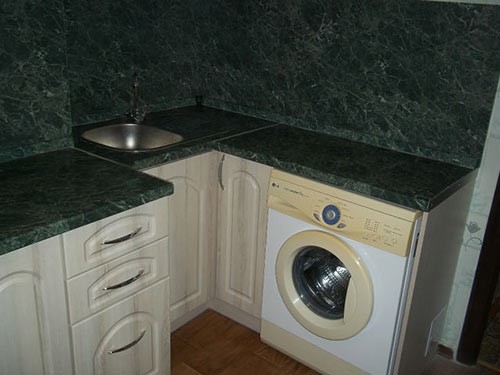

Для открытого монтажа, можно дать по 10-15мм на зазор (с каждой стороны), и вставить стиралку в свою нишу.

10
12
В нашем случае так не получится.

В образовавшейся между коробами нише, будут крепиться еще петли для фасадов, которые заберут часть пространства.

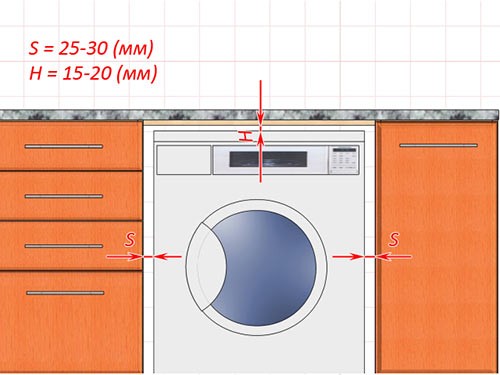

Обычно, зазоры в этом случае (на петли) даются 25-30 мм.

7
Но это еще не все.

В данном случае, может получиться два варианта встроенной стиральной машины:

  1. Когда она глубокая, и глубина нижней перегородки меньше, чем в нашем случае (60мм), или, например, когда перегородку вообще, нужно устанавливать вертикально (получив, таким образом, глубину, равную толщине ДСП), чтобы эта стиралка вместилась в образовавшийся проем. В этом случае, регулировать фасады (с установленной стиралкой) не получится. Нужно будет, каждый раз, ее вытаскивать из ниши.
  2. Когда она не такая глубокая, и расстояние от нее до фасадов равно 60мм и больше. В этом случае, можно регулировать петли на фасадах не вытаскивая ее наружу.

8
И еще не нужно забывать, что нижняя перегородка (та, глубина которой, в нашем случае, равна 60мм) для того, чтобы ее можно было бы быстро снять (в случае, когда нужно вытащить стиралку наружу), должна крепиться к соседним коробам или на уголках, а лучше – на минификсах.

Вот, общие моменты, касающиеся расчетов, производимых при проектировании кухонного низа, в который должна быть встроена обычная стиральная машина.

Думаю, этого для понимания достаточно.

До новых встреч.
