Какими могут быть размеры углового шкафа для кухни

14
Здравствуйте дорогие друзья.

Сегодня мы рассмотрим один, очень интересный и нужный для проектировки кухонных гарнитуров, момент.

Угловые модули кухонного гарнитура (как верхние, так и нижние), являются отправной точкой в создании проекта.

Именно с них начинается просчет размеров модулей (кстати, к слову сказать, установка гарнитура начинается тоже с них).

И для того, чтобы свободно ориентироваться при проектировке (да и просто, чтобы уметь определить состав кухни «на глаз», что немаловажно для тех, кто на изготовлении мебели зарабатывает), нужно понимать, хотя бы примерные размеры верхних и нижних угловых модулей в разных конфигурациях.

Это – как своего рода, таблица умножения (чтобы не рассчитывать все с нуля, нужно сразу знать, какие габариты (плюс-минус) должен иметь тот или иной угловой модуль).

Итак, начнем с основы любой угловой кухни – с нижних угловых модулей.

Хочется напомнить, что, как правило, угловые модули содержат мойки, по этому, в таких случаях, нужно понимать размеры моек на предмет соответствия их размеров к габаритам этих модулей.

В большинстве случаев, нижние углы бывают прямыми (стык 90 градусов), и трапециевидными (стык 45 градусов).

Те и другие имеют свои особенности, которые мы рассмотрим отдельно.

Итак, начнем по порядку:

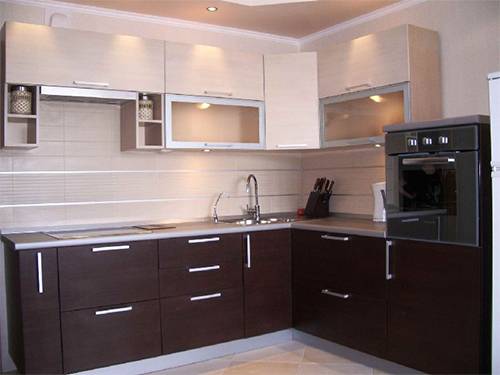

Размеры нижнего угла 90 градусов

Такие конструкции могут представлять собой как стык двух коробов (через глухую стенку одного из них), так и двух дверную конструкцию (так называемую «гармошку»), основой которой будет общий горизонт.

5
Глубина крыльев (столешниц), стыкующихся друг с другом, так же может быть разной. Например, чаще всего стыкуются столешницы, глубина которых 600 и 420 (мм), 600 и 600 (мм).

Но мы рассмотрим общий вариант, когда глубина обоих столешниц стандартная (равная 600 миллиметров).

Габариты угла, в данном случае, определяют размеры соседних (по углу) фасадов.

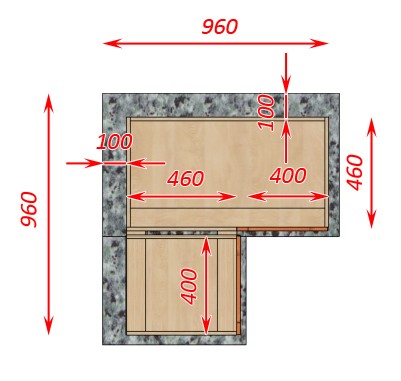

Итак, в стандартном варианте (когда глубина короба – 460мм, расстояние от него до стены – 100мм), возьмем, к примеру, фасады, шириной по 400мм.

8
Тогда, размер угла (имеется в виду, размер от угла помещения до краев соединенных между собой коробов), будет равен:

100+460+400=960 (мм)

Габарит самих коробов будет равен 860мм.

Разумеется, это – грубый расчет, не учитывающий, например, толщину глухой стенки, ширину фальш-фасада, и так далее. То есть, 960мм – усредненный размер.

Рассматриваемый угол содержит довольно много внутреннего (скрытого) пространства, в которое можно встроить выдвижную фурнитуру, таким образом, рационально это пространство используя.

4
Теперь рассмотрим следующий вариант нижнего кухонного угла.

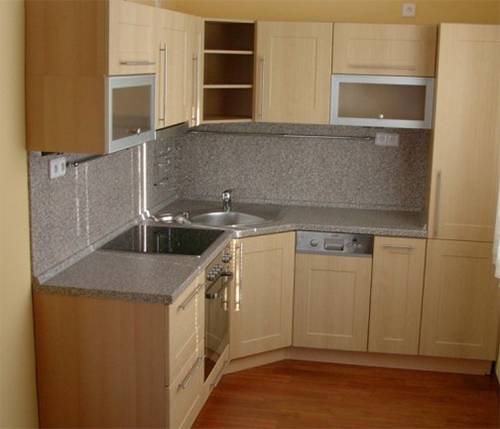

Трапециевидный кухонный угол

Такие углы могут содержать как прямые, так и радиусные фасады.

Его размеры так же напрямую зависят от фасада и глубины столешницы.

1
Рассмотрим, как и в первом случае, стандартный вариант столешницы и коробов, плюс фасад, шириной 400мм.

9
В данном случае, проектный размер от угла помещения до края модуля будет равен 840мм (размер самого модуля – 740мм).

Данный вариант модулей очень вметительный. Из всех кухонных углов, трапециевидный – самый вместительный.

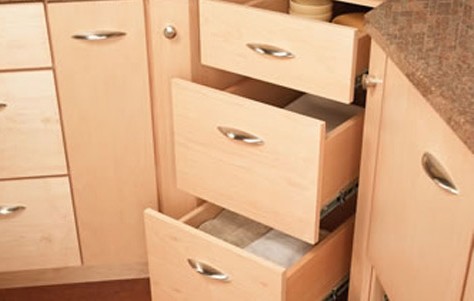

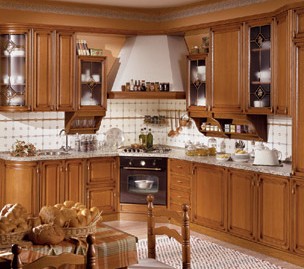

Иногда, в такие углы, планируются выдвижные ящики и, даже, встраиваемые духовые шкафы.

2
3
Но, при такой планировке, часть рабочего пространства такого угла остается неиспользованным.

Если рассмотреть верхние кухонные углы, то они похожи на нижние, за исключением того, что прилегают вплотную к стенкам помещения (нижние углы, в нашем варианте, отстоят от стен на 100мм).

Они так же могут содержать фасады гармошкой (в случае стыка на 90 градусов, и радиусные фасады (в случае трапециевидного модуля)).

Итак…

Верхний трапециевидный угол (на 45 градусов)

Верхние углы мы будем рассматривать с учетом, что они будут так же содержать фасады, шириной 400мм.

6
7
Глубина верхних модулей будет равной 300мм.

10
Габарит верхнего угла (на 45 градусов) в этом случае, получится равным 600 мм (это же и будет размер самого короба).

И последний вариант:

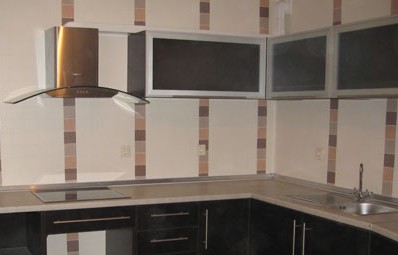

Верхний стык 90 градусов

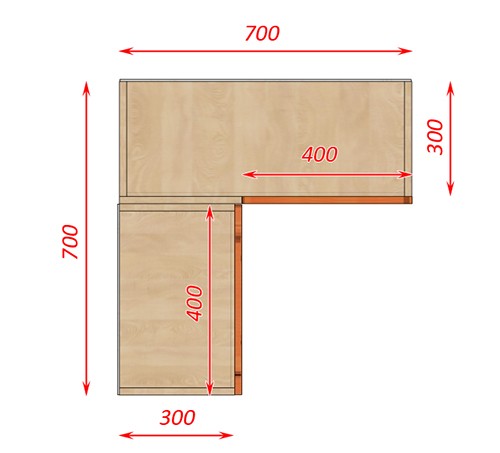

С такими же характеристиками, как и предыдущие варианты, размер такого угла будет равным 700 мм.

21
11
Хочу уточнить, что данные примеры не являются чертежами, так как в них не точные размеры.

Это всего лишь эскизы, с вариантами приблизительными габаритных размеров кухонных углов.

Но, при беглом расчете, они помогут оперативно определиться (пускай, для начала, приблизительно) с размерами возможных модулей проектируемого кухонного гарнитура.

И, как вы, наверное, уже поняли, это только один из возможных вариантов.

Размеры фасадов могут быть разными, модули могут содержать, к примеру, не по одному, а по два фасада (таких же, или других размеров). В этом случае, габаритные размеры, естественно, будут другими.

Ну а на этом я буду «закругляться».

До новых встреч.
