Как можно сделать бутылочницу из ДСП?

1
Здравствуйте друзья.

Сегодня мы с вами будем проектировать бутылочницу, которую потом, сами и соберем.

Это – очень простая конструкцию, имеющая даже некоторые преимущества по сравнению с подобной фурнитурой.

Как вы, наверное, уже знаете, у всех «карго» есть один недостаток: так как их каркас состоит из металлической проволоки, они, будучи установленными в короб, имеют люфт (особенно те, которые имеют нижнее крепление, то есть, крепятся к коробу через направляющие, закрепленные на своем дне).

Кроме того, они, как и вся фурнитура, привязаны к стандартному ряду.

То есть, сделаны под короба, ширина которых равна: 150-200-250-300-350-400 (мм).

Если же сделать такой «механизм» самостоятельно (в данном случае из ДСП), то он будет иметь ряд преимуществ:

butylochnica-iz-dsp1

  • Его можно сделать под короб любого размера
  • Он будет довольно жестким, так что с выставлением фасада не будет никаких проблем.
  • Его можно по разному (в данном случае, бутылочница крепится с двух сторон к коробу, причем, на разной высоте для большей устойчивости).
  • Он обойдется намного дешевле

А рассматриваемая конструкция очень проста:

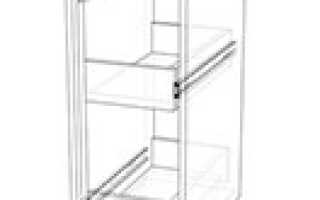

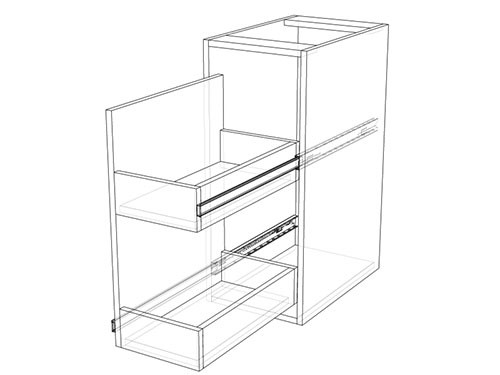

Состоит она из бока, к которому прикреплены два лотка.

Итак, для примера, пусть размеры короба будут равны 720х300х460 (мм) (ВхШхГ).

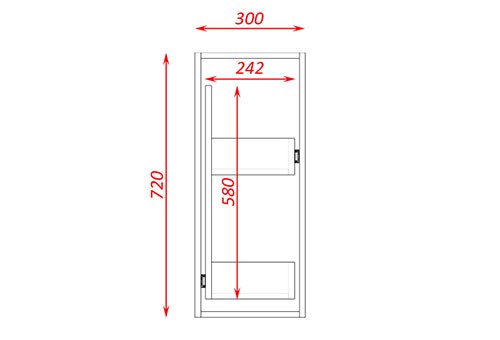

Размеры бутылочницы будут равны: 580х242х450 (мм).

butylochnica-iz-dsp
Так как она крепится с двух сторон к коробу, то между боками короба и ей должны быть зазоры под телескопические направляющие, равные 13мм, по этому, ширина получилось равной:

300-32-13-13=242 (мм), где 32мм – толщина боков короба, 13мм – зазор под направляющую.

Лотки рассматриваемой конструкции можно располагать на любом расстоянии друг от друга, в зависимости от того, что они должны в себя вмещать.

Итак, запишем деталировку (в мм.):

butylochnica-iz-dsp2

  • Бок – 580х450
  • Планка1 – 100х226 (4шт)
  • Планка2 – 100х418 (2шт)
  • Дно – 210х418 (2шт)

В данном варианте, к этой конструкции еще нужны 2 комплекта направляющих.

Фасады крепятся через фронтальные детали (Планка1).

Вот, такая простая и надежная конструкция бутылочница, которая обойдется дешевле в разы подобной фурнитуры.

На этом все.

До встречи.
