Дверца на подъемниках в модуле под вытяжку, который имеет большой размер по высоте

1
Здравствуйте дорогие друзья.

В этой статье мы с вами рассмотрим вариант планирования короба вод вытяжку, в котором нужно при довольно больших размерах верхней базы, сделать фасад на подъемниках (высота которого, естественно, должна быть меньше ширины).

Итак, изначально мы имеем стандартные фасады, размеры по высоте которых следующие:

  • 900
  • 283
  • 396

Данный ряд я взял для примера.

В любом подобном ряде можно найти подходящие для нашего случая размеры.

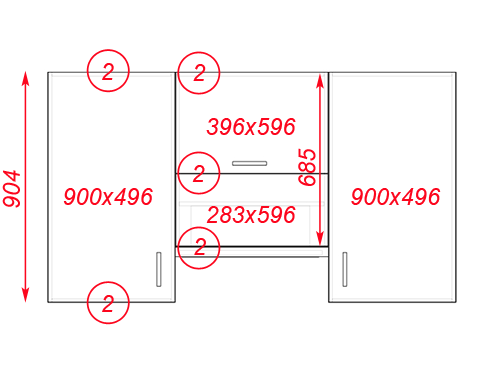

Итак, пусть короб под вытяжку находится между двух коробов с фасадами, размеры которых 900х496 (бока которых равны 904 мм).

3

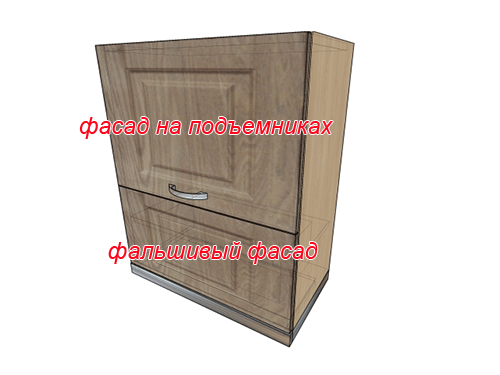

Чтобы один из фронтов сделать открывающимся вверх, можно нижний фронт сделать фальшивым (не рабочим).

В данном случае, им будет фасад 283х596.

Соответственно, рабочим будет 396х596.

2

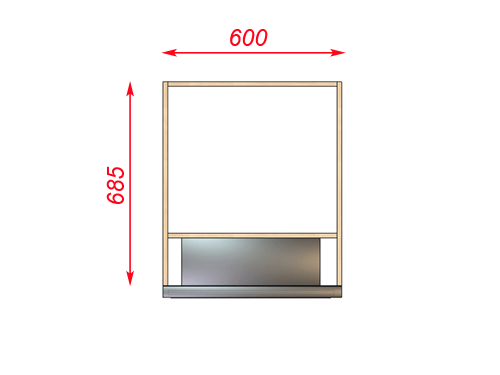

Если все зазоры по этому модулю дать по 2мм, то общая его высота будет равной (снизу-вверх):

2+283+2+396+2=685 (мм)

Разница между высотой базы и высотой рассматриваемого нами модуля будет равна:

904-685=219 (мм).

Размер подходящий для размещения самой вытяжки над нижней базой (варочной поверхностью) на стандартном расстоянии в 700-800 мм.

Фальшивый фронт может крепиться к модулю шкантами (через его бока).

4

5

6

Верхний, как обычно, крепится на накладных петлях к верхнему горизонту, и устанавливается на подъемниках.

Вот такой небольшой нюанс, который может вам пригодиться при планировке верха кухонного гарнитура.

На этом все.

До встречи.
