Делаем проект прямой кухни. Расчет деталей

Здравствуйте друзья.

В прошлой статье мы начали проектировать кухню, и уже сделали ее эскиз. Сегодня, предлагаю сделать чертежи для производства.

Итак…

Начнем с нижних модулей

И первое, которые мы рассчитаем – это короб под мойку, и такой же по размерам, крайний модуль с распашными фасадами.


Общая их высота 870 мм. Значит, без столешницы, она будет равна:

870-28=842 (мм), где 28мм – толщина столешницы.

Регулируемые опоры у нас на 100 мм, значит, высота самих коробов равна:

842-100=742 (мм).

Бока короба «стоят» на горизонте.

А раз так, то учитывая, что кухня у нас из ДСП, толщина которого 16 мм, то размер боков нижних модулей будет равен:

742-16=726 (мм), где 16мм – толщина нижних горизонтов.

Общая ширина рассчитываемых нами модулей (это же и размер их горизонтов) равна 800мм.

Зная этот размер, рассчитаем ширину корпусных планок и полок, которую содержит правый короб:

800-32=768 (мм), где 32мм – толщина двух боков.

Теперь, учитывая, что глубина коробов у нас равна 460мм, а ширина корпусных планок – 80мм, запишем деталировку для этих коробов:

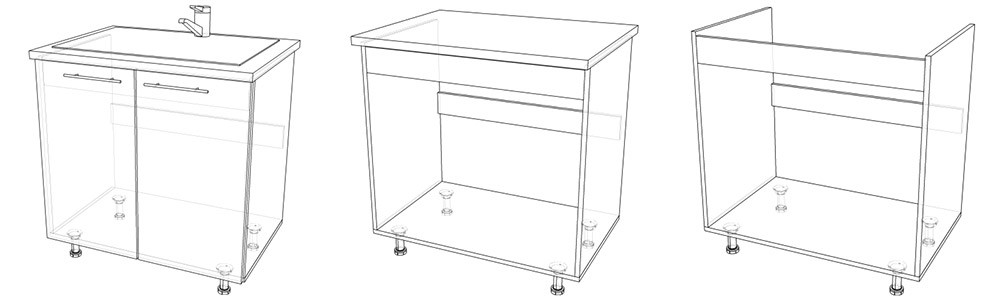

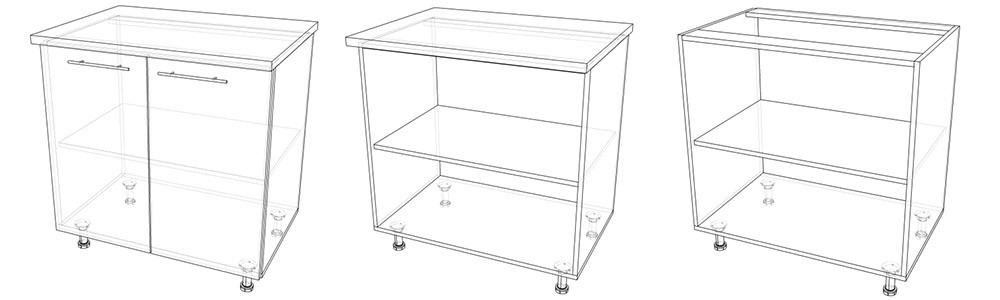

Короб под мойку:

  • Горизонт – 800 на 460 – 1шт
  • Бок – 726 на 460 – 2шт
  • Корпусная планка – 768 на 80 – 2шт


Здесь корпусные планки крепятся вертикально. Более того, задняя планка крепится произвольно между боками, а передняя – на 10 мм ниже верхней грани бока.

Это делается для того, чтобы крепеж, которыми мойка крепится к столешнице, не уперся в верхнюю грань корпусной планки, в результате чего, получится зазор между столешкой и коробом.

Разумеется, задняя стенка в данном случае не устанавливается.

Второй короб:

  • Горизонт – 800 на 460 – 1шт
  • Бок – 726 на 460 – 2шт
  • Корпусная планка – 768 на 80 – 2шт
  • Полка – 768 на 450 – 1шт
  • Задняя стенка (ДВП) – 742 на 800 – 1шт


Так как в этом коробе нет выдвижных ящиков, и он крайний (справа), то у него ребро жесткости можно не проектировать. Или, сделав карту раскроя, можно посмотреть, наличие подходящего остатка.

Если таковой имеется – то его можно сделать. Но в нашем случае, его проектировать мы не будем.

Его полка имеет ширину, почти 800мм.

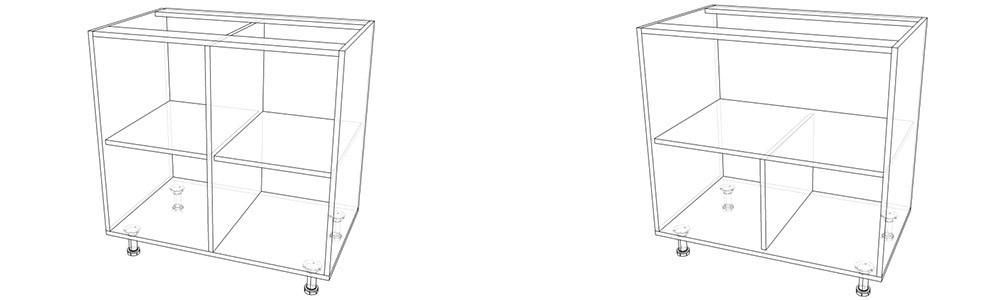

Это уже не мало, по этому, в такой короб уже можно проектировать перегородку, проходящую по центру.

В результате, получится две полки.

Либо, под общей полкой, можно сделать внизу перегородку.


Но мы оставим как есть (чтобы не делать лишних расчетов).

И в конце мы с вами рассчитаем фасады

Итак, габаритные размеры у нас одинаковы, по этому, их размеры будут следующими:

Высота: 742-4=738 (мм)

Ширина: 800:2=400; 400-3=397 (мм).

Добавляем в спецификацию:

  • Фасад – 742 на 397 – 4шт (петли – накладные)

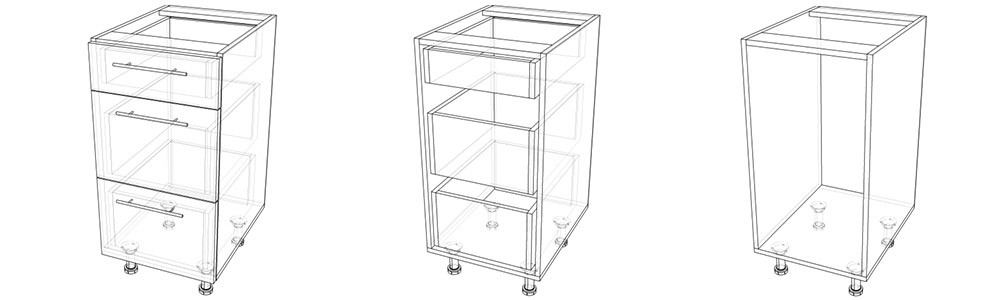

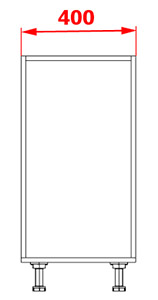

Теперь рассчитаем модули с выдвижными ящиками, ширина которых – 400мм.

  • Горизонт – 400 на 460 – 1шт.
  • Бок – 726 на 460 – 2шт.
  • Корпусная планка – 368 на 80 – 2шт.

Ребро жесткости на эти модули можно не проектировать, так как они относительно узкие, и для них вполне хватит жесткости задней стенки, размеры которой:

  •  742 на 400 – 1шт.

Деталировка коробов у нас готова, теперь нужно рассчитать размеры фасадов, а после, размеры выдвижных ящиков.


Как видно из эскиза, на этих модулях верхний фронт – стандартный (минимальный), высота которого равна 140мм, а остальные два делят оставшуюся высоту пополам.

Итак, общая высота равна 742 мм. Дадим зазоры:

Отступ от верхнего фронта до столешницы – 4мм

Задоры между остальными – по 2мм

Между нижней гранью нижнего фасада и нижним горизонтом отступа нет.

Общий зазор в таком случае, получается:

4+2+2=8 (мм)

Теперь, рассчитаем высоту нижних двух фронтов, отняв от общей высоты, 140мм, и общий зазор:

742-140-8=594 (мм)

594:2=297 (мм)

По ширине все они будут:

400-3=397 (мм)

Итак:

Фасад1 – 140 на 397 – 1шт

Фасад2 – 297 на 397 – 2шт

Под первый спроектируем ящик, высота которого равна 100мм.

Ну а под остальные можно спроектировать как низкие так и глубокие ящики. Высота низких может быть 120-130 (мм), а глубоких, например, 200-230мм.

Так как наш модуль имеет глубину 460мм, то глубина выдвижных ящиков, будет как раз под размер направляющей 450мм.

Запишем их деталировку:

  •  100 на 310 – 2шт
  • 100 на 450 – 2шт
  • 230 на 310 – 4шт
  • 230 на 450 – 4шт

Дно из ДВП: 342 на 450 – 3шт.

Ну, и как уже было сказано ранее (в статье об эскизе этой кухни), на низ у нас «пойдет» одна столешница стандартных размеров (3050 на 600 на 28 (мм))

Под нее нужен плинтус (чтобы скрыть щели между стеной). Грубо, нужно 3 планки плинтуса:

1 планка – 3040 мм (по всей длине столешницы, которая равна ширине проема)

2 планка – 600 мм (2шт).

Не забудем внести в спецификацию еще по ручке на каждый фасад, и по 4 регулируемые опоры на каждый короб.

Ну и нам еще нужна фальшпанель, чтобы скрыть зазор между модулями и полом, а так же скрыть пластиковые ножки.

Высота фальшпанели на проем 100 мм, должна быть 90мм, ну а по ширине – тут “прожарочка”.

Проектируя кухню из стандартного листа ЛДСП, размеры которого 2750 на 1830 (мм), мы никак не получим делать, размер которой был бы 3000 мм (а именно такой ширины у нас она должна быть).

По этому, ее мы сделаем из двух частей, например:

  • Фальшпанель – 90 на 1500 (мм) – 2шт.

Так же не забудьте, что она – одна из немногих видимых деталей из ДСП, которая должна иметь “правильную” текстуру.

С низом мы почти закончили (о том, как рассчитывать модуль под духовой шкаф и варочную поверхность – будет отдельный пост).

Теперь займемся верхом

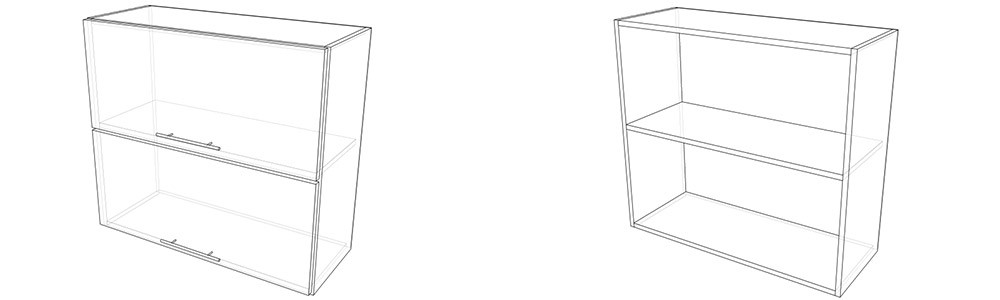

Рассчитаем верхние короба, ширина которых равна 800 мм.

Кстати, в левом из них, устанавливается сушилка для посуды (в одном отделе – тарелки, в другом – чашки).


Их конструкция такова, что они горизонтальной перегородкой разделены на две равные части.

Причем, фасады на этих коробах открываются снизу вверх, благодаря специальным подъемникам.

И при расчете этих модулей, нужно знать, какой подъемный механизм будет использован, чтобы для его монтажа было соответствующее пространство.

Итак, запишем деталировку:

  • Горизонт – 768 на 300 – 3шт
  • Бок – 800 на 300 – 2шт
  • Задняя стенка (ДВП) – 800 на 800 – 1шт.

Рассчитаем фасады.

Их ширина будет:

800-3=797 (мм)

А высоту рассчитаем в соответствии с зазорами.

Пусть крайние отступы сверху и снизу будут по 1мм, а зазор между ними – 2мм. Общий зазор получается 4мм.

Так как фасады одинаковы, получаем:

800-4=796; 796:2=398 (мм) – их размер по высоте.

Итак:

  • Фасад – 398 на 797 – 2шт.

Как было сказано выше, фронты будут работать с помощью подъемника. К горизонту же они крепится с помощью петель.

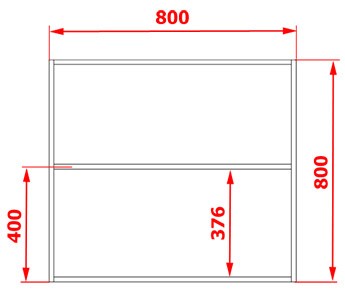

И так как они одинаковы, значит средний горизонт крепится по центру короба, т.е. по оси, отстоящей от любого его края на 400 мм.

А вот внутренние проемы будут равны:

800-32-16=752; 752:2=376 (мм).

Скажу сразу, что в проем 300 мм, «станет» большинство подъемных механизмов (складные системы я в данном случае не рассматриваю), а в наш проем (376мм) – тем более.

Но чтобы не довольствоваться догадками, при проектировке кухни, определитесь сразу с соответствующей фурнитурой, и, познакомившись с ее инструкцией, будете точно знать, какой проем под ее нужен.

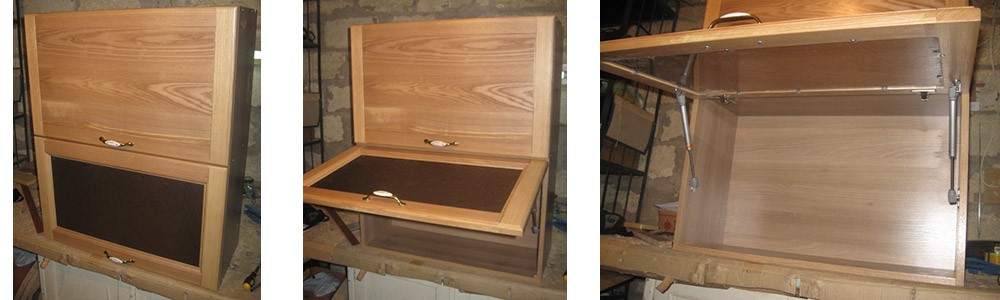

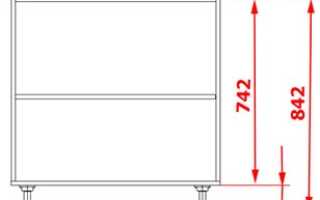

На картинке снизу, показан пример рассчитываемого короба, на который установлены газовые лифты.


Итак, к каждому из коробов, еще понадобится два подъемника, четыре накладные петли, четыре ручки на фасады, и четыре навеса, благодаря которым верхние модуля крепятся к стене.

Ну и оставшиеся два короба рассчитать проще всего:

  • Горизонт – 368 на 300 – 2шт
  • Полка – 368 на 290 – 1шт
  • Бок – 800 на 300 – 2шт
  • Задняя стенка (ДВП) – 800 на 400 – 1шт
  • Фасад (под стекло) – 798 на 397 – 1шт
  • Стекло под фасад – 1шт
  • Петли накладные – 2шт
  • Ручка на фасад – 1шт
  • Навесы на короб – 2шт

В зоне вытяжки, между верхними горизонтами можно установить (а можно и не устанавливать) планку 600 на 300 (мм).

Обычно, в кухни подобной конструкции делается общий карниз. Но, думаю, пока это лишнее, об этих элементах мы поговорим в другой раз.

Конечно, данная спецификация на кухню далеко не полная.

Все короба (верхние и нижние) между собой стягиваются межсекционными стяжками, для навесов на короба нужна монтажная планка (которая крепится на стену), сушилка на 800мм, силикон, крепеж…

Ну и последнее, что мы сделаем – это карты раскроя (подробнее о том, как их делать  – здесь).

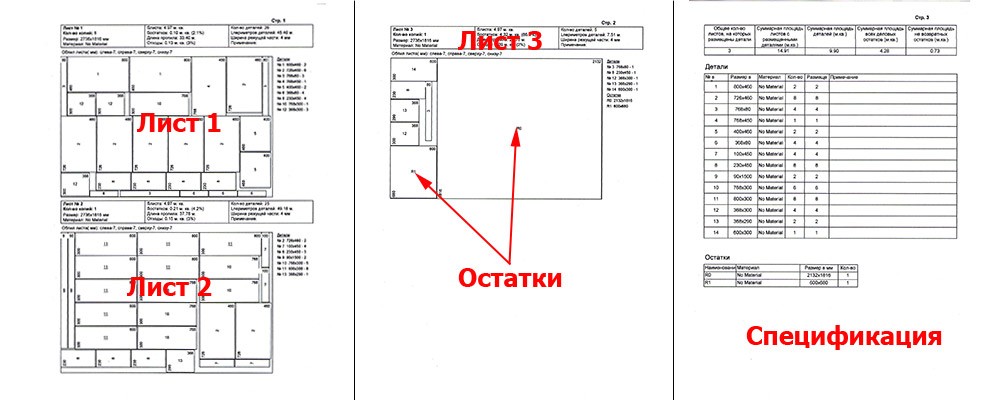

Как видно из схем, для изготовления нашей кухни (без модуля под духовку, который будет рассмотрен отдельно), нужно три листа ДСП. Но в третьем листе – всего лишь несколько деталей.

Нужно ли его покупать?

В таком случае, нужно решить вопрос о том, чтобы некоторые внутренние детали (которые находятся внутри, и являются невидимыми, такие как корпусные планки, полки, ребра жесткоси), изготовить из другого материала (например, из остатков ДСП другого цвета).

В таком случае, можно сэкономить целый лист.

Ну вот собственно, основные моменты в изготовлении этого простого кухонного гарнитура.

На этом позволю себе “откланяться”, до встречи.
